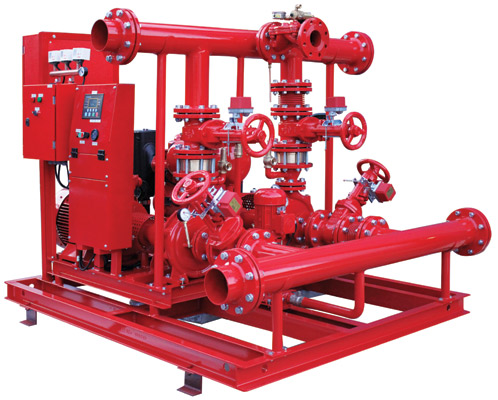

Yangın Pompaları - Sulu Söndürme
Bınaların Yangindan Korunmasi Hakkinda Yönetmelik'te yangin pompalarinin özellikleri asagidaki madde ile belirlenmistir:
Madde 93- Yangin Pompalari: Sulu söndürme sistemlerine basinçli su saglayan, anma debi ve anma basinç degeri ile ifade edilen pompalardir. Pompalar, kapali vana (sifir debi) basma yüksekligi anma basma yüksekligi degerinin en fazla %140'i kadar olmali ve %150 debideki basma yüksekligi, anma basma yüksekliginin %65'inden daha küçük olmamalidir. Bu tür pompalar, istenen basinç degerini karsilamak kosuluyla, anma debi degerlerinin %130'u kapasitedeki sistem talepleri için kullanilabilir.
Sistemde bir pompa kullanilmasi halinde ayni kapasitede yedek pompa olmalidir. Birden fazla pompa olmasi halinde toplam kapasitenin en az %50'si yedeklenmek sartiyla yeterli sayida yedek pompa kullanilacaktir.
Pompanin çevrilmesi elektrik motoru yani sira içten yanmali motorlar veya türbinler ile olabilir.
Yedek diesel pompa kullanilmadigi takdirde yangin pompalarinin enerji beslemesi güvenilir kaynaktan saglanarak, yapinin genel elektrik sisteminden bagimsiz beslenecektir.
Yangin pompalarinin, otomatik hava bosaltma valfi, sirkülasyon rahatlama valfi gibi yardimci elemanlar bulunmalidir. Her pompanin ayri bir kumanda panosu olmalidir. Pano kilitli olmalidir. Elektrik kumanda panosu, faz hatasi, faz sirasi hatasi, kumanda fazi hatasi, bilgi isiklariyla donatilmalidir. Açma kapama salterine pano kilidi açilmadan erisilememelidir.
Her pompanin ayri bir kumanda basinç anahtari olmalidir. Basinç anahtarlari, kumanda panosunun içine yerlestirilmis, su basincini boru baglantisiyla hisseden, su darbelerine karsi korumali, alt ve üst degerler ayri ayri ve bagimsiz olarak ayarlanabilir ve ayarlandiktan sonra kilitlenebilir olmalidir.
Pompa kontrolü basinç kumandali tam (otomatik basla-otomatik dur) veya yari otomatik (otomatik basla-elle dur) olabilir.
Pompa odasi veya pompa istasyonunda +4oC üzerinde sicakligin sürekli saglanabilmesi için uygun gereçler saglanacaktir.
Pompa istasyonunda, servis, muayene ve ayar gerektiren cihazlarin çalisma alani etrafinda acil aydinlatma saglanacaktir.
Zemin yeterli bir drenaj için egimli olarak hazirlanarak pompa, sürücü, kontrol panosu gibi kritik cihazlardan suyun uzaklastirilmasi saglanacaktir.
Pompalar çeşitlerine göre şu şekilde ayrılırlar.
Yatay Bölünelebilir Gövdeli Pompalar
Yatay bölünebilir gövdeli pompalar, yangin pompalarindan beklenilen tüm özellikleri saglayabilecek özellikte tasarlanmislardir. Yangin kosullarinda ihtiyaç duyulan basinç ve debi verebilecek standartlarda (NFPA20) dizayn edilmis ve bu performansi saglayabilecek komponentlerden olusmustur.(UL ve FM onayli). 300 GPM ile 5000 GPM arasi debilerde ve 40 PSI ile 545 PSI arasi basinçlarda imal edilirler.
Dikey Türbinli Pompalar
Su kaynaklarinin emis yapilacak noktanin asagisinda oldugu yerler için tasarlanmistir. Yatay bölünebilir gövdeli pompalar gibi yangin kosullarinda ihtiyaç duyulan basinç ve debi verebilecek standartlarda dizayn edilmis ve bu performansi saglayabilecek komponentlerden olusmustur. 500 GPM ile 5000 GPM arasi debilerde ve 40 PSI ile 175 PSI arasi basinçlarda imal edilirler.
Sondan Emişli Pompalar
Daha çok düsük basinç ve debi gereksinimi olan projeler için tasarlanmistir. 25 GPM ile 500 GPM arasi debilerde ve 40 PSI ile 190 PSI arasi basinçlarda imal edilirler.
Dikey Tip Hat Girişli Pompalar
Sondan emisli pompalar gibi düsük basinç ve debi gereksinimi olan projeler için tasarlanmistir. 25 GPM ile 500 GPM arasi debilerde ve 40 PSI ile 190 PSI arasi basinçlarda imal edilirler.
Jokey Pompalar
Yangin söndürme sistemi boru hattinin sürekli basinç altinda tutulmasi ve kaçaklardan kaynaklanan basinç düsümünü sirasinda ana pompalarin sürekli devreye girmesini engellemek amaci ile kullanilirlar. 5 GPM ile 75 GPM arasi debilerde ve 40 PSI ile 190 PSI arasi basinçlarda imal edilirler.
Elektrikli Pompa Kontrol Panelleri
Elektrikli pompa kontrol panelleri, duvar veya yer montajli olarak tasarlanmistir. 380 V / 3 ~/ 50 Hz gerilimde 10 HP ile 300 HP arasinda imal edilirler.Uygulama kriterleri hesaplanirken su veriler göz önüne alinmalidir. Motor gücü, direk veya gerilim düsümlü yolverme seçimi, otomatik veya yari otomatik kumanda paneli. Elektrik motorlarina yol verme sekilleri asagidadir.
- Direk Yol Verme Yildiz Üçgen Yol Verme
- Ön Dirençli Yol Verme
- Oto-transformatörlü Yol Verme
- Yumusak Kalkisli (Soft Start) Yol Veme
- Ön Reaktörlü Yol Verme
Diesel Pompa Kontrol Panelleri
Diesel pompa kontrol panelleri, duvar veya yer montajli olarak tasarlanmistir. 12 V DC ile 24 V DC gerilim degerlerinde imal edilirler.Uygulama kriterleri hesaplanirken su veriler göz önüne alinmalidir. Sebeke besleme gerilimleri her ülke standatrlari ile degismektedir.
